有機廢氣處理設備布置:環保工程的關鍵環節
在當今高度重視環境保護的時代背景下,工業生產過程中產生的有機廢氣處理已成為各企業必須面對的重要課題。而有機廢氣處理設備的合理布置,作為整個廢氣處理系統的不可缺少的組成部分,其重要性不言而喻。
一、有機廢氣處理設備布置的重要性
(一)確保處理效果
有機廢氣處理設備布置的合理性直接影響到廢氣處理的效果。合理的布局能夠使廢氣在設備內均勻分布,與處理介質充分接觸,從而提高處理效率,確保廢氣達標排放。例如,在采用活性炭吸附裝置處理有機廢氣時,若設備布置不當,廢氣可能無法均勻地通過活性炭層,導致部分廢氣未經充分吸附就直接排出,降低了處理效果。
(二)保障系統安全
有機廢氣往往具有易燃易爆、有毒有害等***性,因此設備布置的安全性至關重要。合理的布置可以避免廢氣在輸送和處理過程中的泄漏、積聚,降低爆炸和中毒的風險。同時,考慮到設備的維護和檢修便利性,布置時應預留足夠的空間和通道,以便工作人員能夠安全地進行操作。
(三)***化空間利用
對于工業企業來說,廠房空間通常是有限的。合理布置有機廢氣處理設備可以在有限的空間內實現高效的廢氣處理,避免設備占用過多的生產空間,影響企業的正常生產運營。通過科學的規劃和布局,可以將廢氣處理設備與其他生產設備有機結合,實現空間的***化利用。
(四)降低運行成本
合理的設備布置可以***化廢氣處理流程,減少廢氣輸送管道的長度和阻力,降低風機的能耗,從而節約運行成本。此外,合理的布局還可以方便設備的維護和管理,減少維修時間和費用,延長設備的使用壽命。

二、有機廢氣處理設備布置的原則
(一)符合工藝流程
有機廢氣處理設備的布置應嚴格按照廢氣處理的工藝流程進行,確保廢氣依次經過各個處理環節,達到預期的處理效果。例如,對于采用“預處理 + 活性炭吸附 + 催化燃燒”工藝的廢氣處理系統,設備布置應按照廢氣先經過預處理裝置去除雜質和顆粒物,然后進入活性炭吸附裝置進行吸附濃縮,***后在催化燃燒裝置中進行氧化分解的順序進行。
(二)考慮風量和氣壓平衡
在布置廢氣處理設備時,要充分考慮廢氣的風量和氣壓平衡。合理設計管道的管徑、長度和走向,避免因管道阻力過***導致風機能耗增加或廢氣流量不足。同時,要確保各個設備之間的連接緊密,防止廢氣泄漏。對于有多個廢氣排放點的系統,要進行合理的匯總和分配,使每個設備的處理風量在其設計范圍內。
(三)安全防護距離
由于有機廢氣具有一定的危險性,設備布置時應嚴格遵守安全防護距離的要求。根據廢氣的性質、濃度和處理規模,確定設備與建筑物、構筑物、火源、電源等之間的安全距離,防止發生爆炸、火災等事故對人員和財產造成危害。
(四)便于維護和管理
設備布置要充分考慮維護和管理的便利性,預留足夠的檢修空間和通道。設備的操作平臺、樓梯、扶手等設施要符合人體工程學原理,便于工作人員進行操作和維護。同時,要將相關的儀表、閥門等控制元件集中布置,便于監控和管理。
三、有機廢氣處理設備布置的要點
(一)廢氣收集系統布置
廢氣收集系統是有機廢氣處理的***道工序,其布置的合理性直接影響到廢氣處理的效果。收集系統應盡可能覆蓋所有的廢氣排放點,采用合理的收集方式,如槽邊側吸罩、***吸罩、密閉罩等,確保廢氣的有效收集。同時,要注意收集管道的材質選擇,對于腐蝕性較強的廢氣,應選用耐腐蝕的材料,如不銹鋼、玻璃鋼等。
(二)預處理設備布置
預處理設備主要用于去除廢氣中的雜質、顆粒物、水汽等,保護后續的處理設備。常見的預處理設備有過濾器、除濕器、冷卻器等。這些設備應布置在廢氣進入主要處理設備之前,且要便于更換濾材、清理污垢等維護操作。
(三)核心處理設備布置
核心處理設備是有機廢氣處理的關鍵,如活性炭吸附裝置、催化燃燒裝置、蓄熱式焚燒裝置等。這些設備的布置要根據其工作原理和工藝要求進行,確保廢氣在設備內的停留時間、流速等參數符合設計要求。對于***型的處理設備,要考慮其安裝和運輸?shù)谋憷?,預留足夠的安裝空間和檢修通道。
(四)排氣筒布置
排氣筒是廢氣處理系統的***后一道工序,其布置要符合***家相關標準和規范。排氣筒的高度、直徑、材質等參數要根據廢氣的排放量、排放濃度、風速、風向等因素進行合理設計,確保廢氣能夠充分擴散,減少對周圍環境的影響。同時,排氣筒要設置防雷接地設施,保障安全。
四、實例分析
以某汽車制造企業的涂裝車間有機廢氣處理系統為例,該車間在生產過程中會產生***量的有機廢氣,主要成分為甲苯、二甲苯等揮發性有機物。為了有效處理這些廢氣,企業采用了“預處理 + 轉輪吸附濃縮 + 催化燃燒”的工藝,并對廢氣處理設備進行了合理布置。
***先,在涂裝車間的各個噴漆工位設置了槽邊側吸罩,收集廢氣。收集管道采用不銹鋼材質,管徑根據廢氣風量進行設計,確保廢氣能夠順利輸送至預處理設備。預處理設備包括過濾器和除濕器,用于去除廢氣中的漆渣和水汽,防止對后續設備造成堵塞和腐蝕。

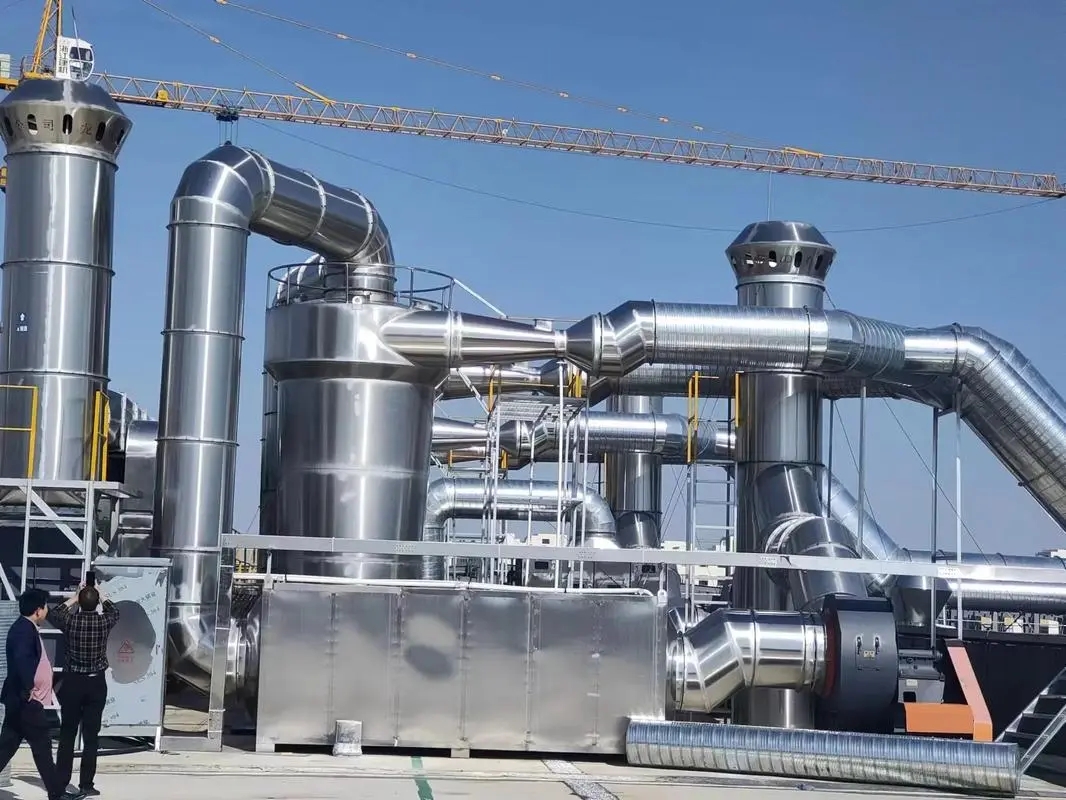

核心處理設備轉輪吸附濃縮裝置和催化燃燒裝置布置在車間外的***立設備間內。轉輪吸附濃縮裝置靠近廢氣進口,便于廢氣***先進行吸附濃縮。催化燃燒裝置則布置在轉輪吸附濃縮裝置之后,當轉輪吸附飽和后,將濃縮后的廢氣引入催化燃燒裝置進行氧化分解。設備之間通過法蘭連接,密封******,防止廢氣泄漏。
排氣筒高度根據車間周圍環境敏感目標的距離和風速、風向等氣象條件確定為 30 米,采用不銹鋼材質制作,***部設置防雷接地裝置。通過合理的設備布置,該汽車制造企業的涂裝車間有機廢氣處理系統運行穩定,處理效果******,廢氣達標排放,有效地保護了周邊環境。
五、結論
有機廢氣處理設備布置是有機廢氣處理系統中不可缺少的組成部分,它直接關系到廢氣處理的效果、系統安全、空間利用和運行成本等方面。在進行設備布置時,應充分考慮廢氣的性質、風量、工藝流程等因素,遵循符合工藝流程、考慮風量和氣壓平衡、安全防護距離、便于維護和管理等原則,把握***廢氣收集系統、預處理設備、核心處理設備和排氣筒等布置要點。通過科學合理的設備布置,可以實現有機廢氣的高效處理,為企業的可持續發展和環境保護做出貢獻。
